V02 MIDI Musik Instrument: Schlagzeug mit Lego mindstorms NXT und AKAI S1000:

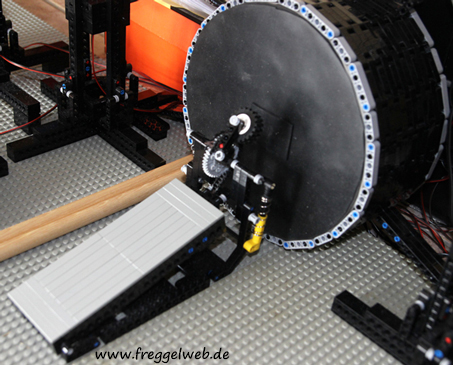

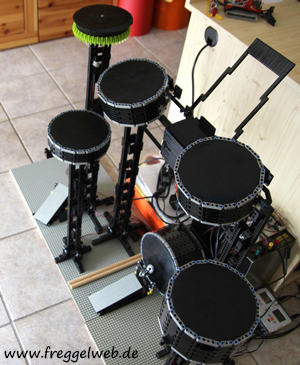

Lego E- drum set: Schlagerkennung über NXT Piezo Tonabnehmer NXT erstellt MIDI- Signal und sendet dieses über die I2C Schnittstelle an einen Mikrocontroller (Teensy 2.0) Mikrocontroller (Teensy 2.0) erstellt MIDI- Signal und sendet dieses über die Serielle Schnittstelle an den Sampler (AKAI S1000) Sampler AKAI S1000 spielt aufgenommene Töne (Samples) ab Soundausgabe über PC-Lautsprecher Programmierung der NXT's in LabVIEW Programmierung von Teensy 2.0 mit Arduino Software Lego Technic Bass Drum Pedal Lego Technic Hi- Hat Controller mit Reedkontakt- Sensor zum Umschalten zwischen HiHat open und HiHat close Verzögerungszeit zwischen Schlag und Ton ist mit ~58ms besser als in Version 1. Drum Set V01 mit einer Latenz von ~135ms. Drum Set V03 mit einer Latenz von ~4ms.

Video

Funktionsübersicht:

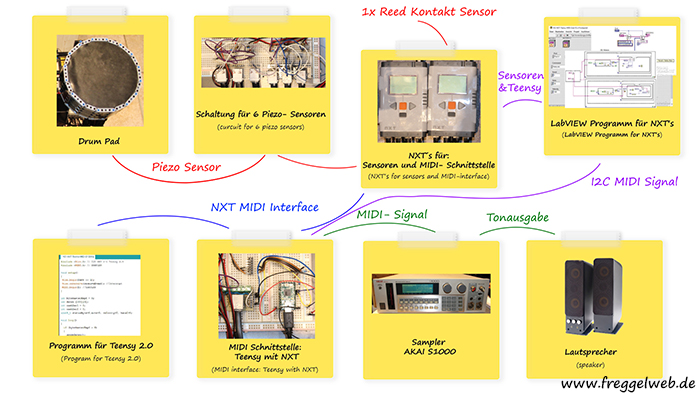

E- Drum Set Funktionsübersicht

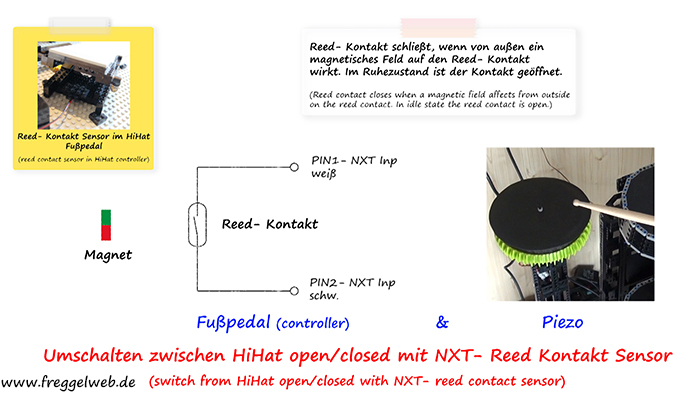

Reedkontakt schließt, sobald sich ein Magnet nähert und öffnet sich, wenn sich dieser entfernt.

---
