RCX- Aktive Sensoren:

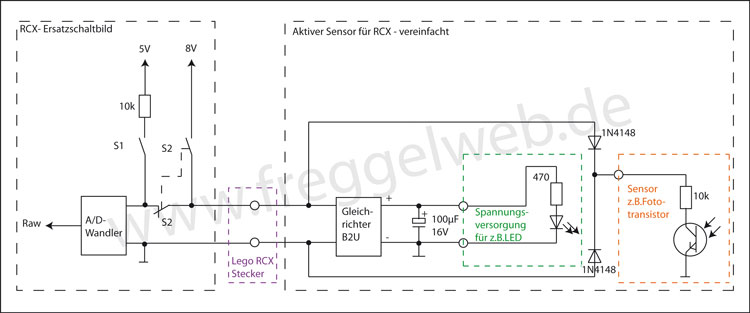

der Sensor wird 3ms mit Spannung versorgt und der Elko aufgeladen. (Ersatzschaltbild: S2 wäre betätigt) für 0,1ms wird die Spannungsversorgung unterbrochen und der Sensorwert ausgelesen. Der Elko übernimmt die Spannungsversorgung. (Ersatzschaltbild: S1 wäre betätigt) der Sensor wird 3ms mit Spannung versorgt und der Elko aufgeladen. (Ersatzschaltbild: S2 wäre betätigt) usw.

Gleichrichter B2U (aus 4 Dioden 1N4148): es ist egal, wie rum der Lego Stecker auf den RCX- Input gesteckt wird Elko 100µF/16V: Spannungsversorgung für den Sensor, während der Analogwert ausgelesen wird 2x 1N4148: es ist egal, wie rum der Lego Stecker auf den RCX- Input gesteckt wird

Bei der Programmierung von Aktiven RCX Sensoren muss die Funktion des RCX Lichtsensors genommen werden.

---
